Frenger X-WING®

Το X-Wing® είναι μια από τις πιο πρόσφατες γκάμα Chilled Beams επόμενης γενιάς της Frenger. Η ενεργειακή απόδοση υπήρξε βασικός μοχλός για τέτοιες εξελίξεις στην τεχνολογία Chilled Beam της Frenger.

Το X-Wing® έχει βάθος μόνο 125 mm και μπορεί να επιτύχει έως και 370 watt ανά μέτρο ως εκτεθειμένη παθητική μονάδα ψύξης "Radiant" / convective και έως και 170 watt/m2 όταν κρύβεται πίσω από μια διάτρητη μεταλλική οροφή S5046 (και τα δύο σετ μέγιστης απόδοσης είναι με βάση το 10dTK).

Σημείωση:

Οι παραπάνω αριθμοί απόδοσης είναι ψύξη δίπλα στο νερό και δεν συμπεριλαμβάνονται για πρόσθετο αποτέλεσμα ψύξης από οποιοδήποτε ξεχωριστό σύστημα παροχής αέρα για αναπνευστικές απαιτήσεις.

Το X-Wing® περιέχει μια σειρά από κατοχυρωμένα με δίπλωμα ευρεσιτεχνίας χαρακτηριστικά βελτίωσης της απόδοσης, όπως μπορεί να αναμένεται από τη μάρκα Frenger.

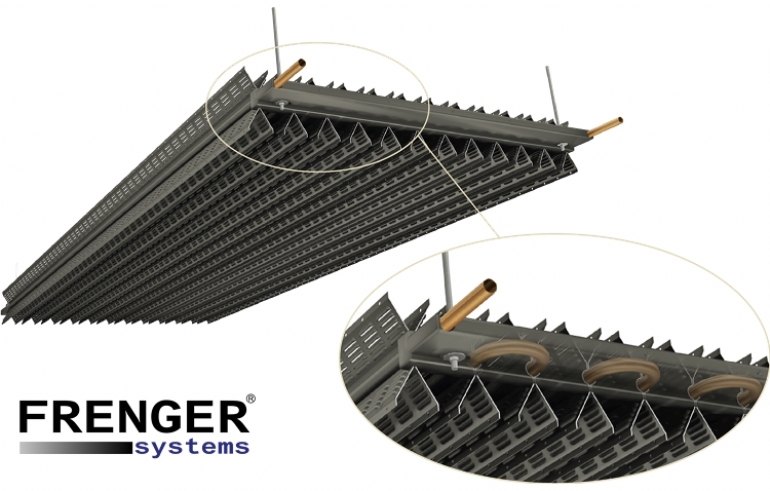

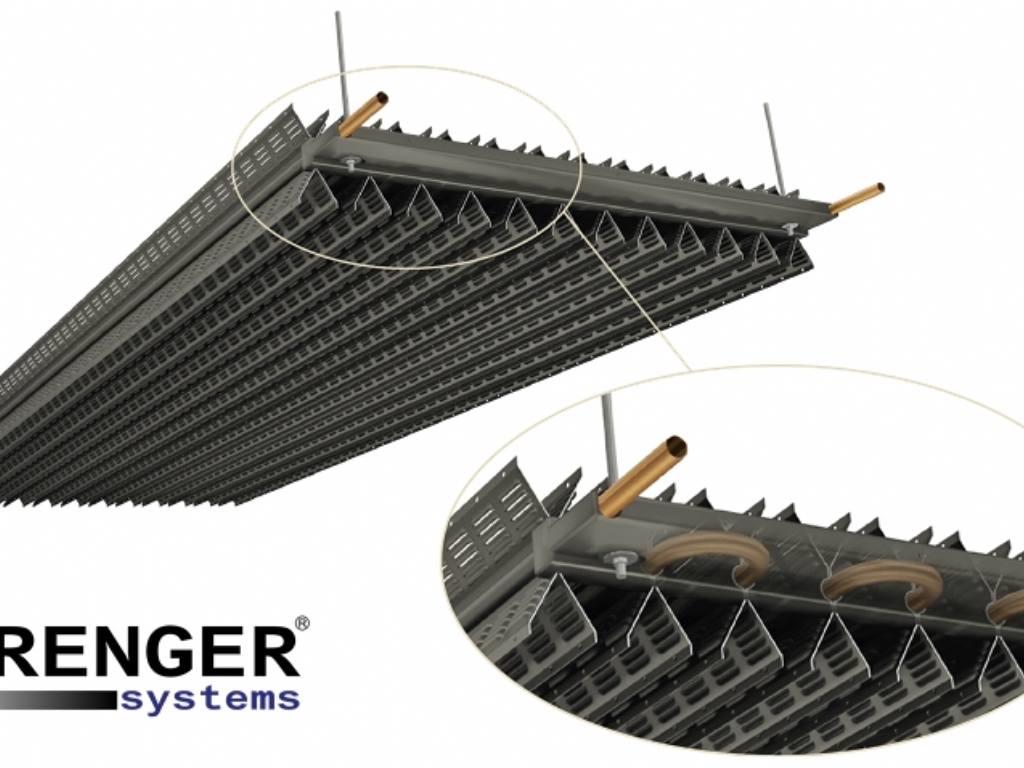

Το X-Wing® είναι κατασκευασμένο από χαλκό και αλουμίνιο και είναι 100 τοις εκατό ανακυκλώσιμο. Το χάλκινο πηνίο παράγεται από την Frenger's in house, πλήρως αυτόματη κατά παραγγελία "state of the art" πλήρης CNC σερπεντινική κάμψη μηχανή. Αυτό παράγει άνευ ραφής ημιτονοειδή χάλκινα πηνία (χωρίς ενώσεις, επομένως δεν υπάρχει κίνδυνος διαρροής νερού) μήκους έως και 6 μέτρων, με έως και 12 διελεύσεις νερού σε κέντρα σωλήνων 70 mm. Τα ακτινοβόλα "φτερά" αλουμινίου παράγονται στο σπίτι από μηχανές κατά παραγγελία ηλεκτροκίνητης πρέσας και διαμόρφωσης κυλίνδρων, οι οποίες στη συνέχεια συναρμολογούνται από το πλήρως αυτόματο ελεγχόμενο μηχάνημα CNC της Frenger, το οποίο συνδέει μηχανικά τα "ακτινοβόλα φτερά" για να έρθουν σε επαφή μετάλλου με μέταλλο με την απρόσκοπτη χάλκινες υδάτινες οδούς.

Τα τελικά προϊόντα ελέγχονται υδραυλικά σε θετική πίεση 17 bar ως στάνταρ πριν από την αυτόματη περιτύλιξη και συσκευασία του μηχανήματος.

Η Frenger, έχει αυτοματοποιήσει τη συντριπτική πλειονότητα των διαδικασιών για αυτό το συγκεκριμένο προϊόν επόμενης γενιάς για να διασφαλίσουν ότι τα υψηλότερα επίπεδα ποιότητας είναι ταυτόχρονα επαναλαμβανόμενα και συνεπή ανά πάσα στιγμή.

Λειτουργία

Το X-Wing® παρέχει ψύξη τόσο με συναγωγή όσο και με "ακτινοβολία". Η αναλογία ακτινοβολίας δεν δημιουργεί καμία κίνηση αέρα, η μόνη κίνηση του αέρα προέρχεται από την αναλογία μεταφοράς. Καθώς το κρύο νερό περνά μέσα από την ψυχρή δέσμη, ο ζεστός αέρας του δωματίου ψύχεται στις ψυχρότερες επιφάνειες της δέσμης. Αυτός ο ψυχρός αέρας, ο οποίος είναι βαρύτερος λόγω της υψηλότερης πυκνότητάς του, στη συνέχεια ρέει μέσα από τις διάτρητες περσίδες στα ακτινοβόλα φτερά και διεισδύει μέσα από τις μικρές διατρήσεις της οροφής στον χώρο του δωματίου από κάτω (όταν είναι κρυμμένος). Με αυτόν τον τρόπο ο αέρας κυκλοφορεί μέσα στο δωμάτιο, με τον θερμό αέρα από το δωμάτιο να αντικαθίσταται συνεχώς από ψυχρό αέρα.

Εκτός από αυτή τη διαδικασία συναγωγής ψύξης, οι ψυχρές επιφάνειες της δέσμης (τα ακτινοβόλο φτερά / 4 ανά υδάτινη οδό) απορροφούν επίσης την ακτινοβολία θερμότητας από τους ενοίκους του κτιρίου και τις θερμότερες γύρω επιφάνειες. Το πηλίκο ακτινοβολίας X-Wing® είναι περίπου το 40% του συνολικού φαινομένου ψύξης (το υπόλοιπο 60% της ψύξης δημιουργείται από το φαινόμενο ψύξης που περιγράφεται παραπάνω). Η ικανότητα του X-Wing® να ψύχεται με ακτινοβολία σημαίνει ότι, σε σύγκριση με μια μπαταρία με πτερύγιο σωλήνα, το X-Wing® μπορεί να προσφέρει 40% περισσότερη ψύξη χωρίς πρόσθετο κίνδυνο ρεύματος.

Η αποτελεσματικότητα της διαδικασίας συναγωγής, σε συνδυασμό με την ικανότητα του προϊόντος να ανταλλάσσει ενέργεια μέσω ακτινοβολίας μακρών κυμάτων, σημαίνει ότι το X-Wing® διατηρεί ένα υψηλό αποτέλεσμα ψύξης ακόμα και όταν η θερμοκρασία του αέρα στο δωμάτιο είναι σχετικά χαμηλή (π. νύχτα ή όταν το κτίριο είναι ακατοίκητο). Με αυτόν τον τρόπο μεγάλες ποσότητες ψυχρής ενέργειας μπορούν να αποθηκευτούν στη δομή του κτιρίου κατά τη διάρκεια περιόδων χαμηλού φορτίου και να χρησιμοποιηθούν για να αντισταθμίσουν τα κέρδη θερμότητας όταν παραστεί ανάγκη.

Με μια ματιά:

• Μονάδα ρηχού βάθους (μόνο 125 mm).
• Απαιτείται μόνο 65 mm διάκενο πίσω από τη μονάδα και μόλις 252 mm συνολική κατασκευή οροφής.
• Διαθέσιμα πλάτη 0,4m, 0,54m, 0,68m και 0,82m.
• Διαθέσιμα μήκη 1,2 m έως 6,0 m σε βήματα των 8 cm.
• Μπορεί να εγκατασταθεί εκτεθειμένη ή ιδανική για «κρυφές» εφαρμογές όπως πίσω από διάτρητες μεταλλικές οροφές ή μέσα σε αρχιτεκτονικές μεταλλικές οροφές όπως για ενσωμάτωση οροφής ή ελεύθερα αναρτημένες δοκούς πολλαπλών υπηρεσιών.
• Εξαλείφεται ο κίνδυνος διαρροής νερού. Χωρίς αρμούς στο χάλκινο πηνίο, μόνο μία συνεχής σερπεντίνη για όλα τα πλάτη προϊόντων μήκους έως 4 m και μήκους έως 6 m για μοντέλα πλάτους έως 0,54 m (μόνο 2 αρμοί για μοντέλα πλάτους 0,68 m και 0,82 m μήκους άνω των 4 m).
• Ειδική μαύρη επίστρωση για λείο, μακράς διαρκείας, εύκολο στο καθάρισμα, ομοιόμορφο φινίρισμα που αυξάνει τον συντελεστή απορρόφησης ακτινοβολίας για το προϊόν.
• 40 τοις εκατό περισσότερη επιτρεπόμενη παθητική ψύξη για το X-Wing® χωρίς αυξημένο κίνδυνο ρεύματος, αυτό οφείλεται στο πηλίκο X-Wings® "Radiant" σε σύγκριση με τα προϊόντα ψύξης με παθητικό πηνίο πτερυγίου από άλλα προϊόντα.
• Μπορεί να εγκατασταθεί πάνω από φωτιστικά χωρίς απώλεια απόδοσης.
• Παρέχει κλίμα σε εσωτερικούς χώρους σύμφωνα με το BS EN ISO 7730.
