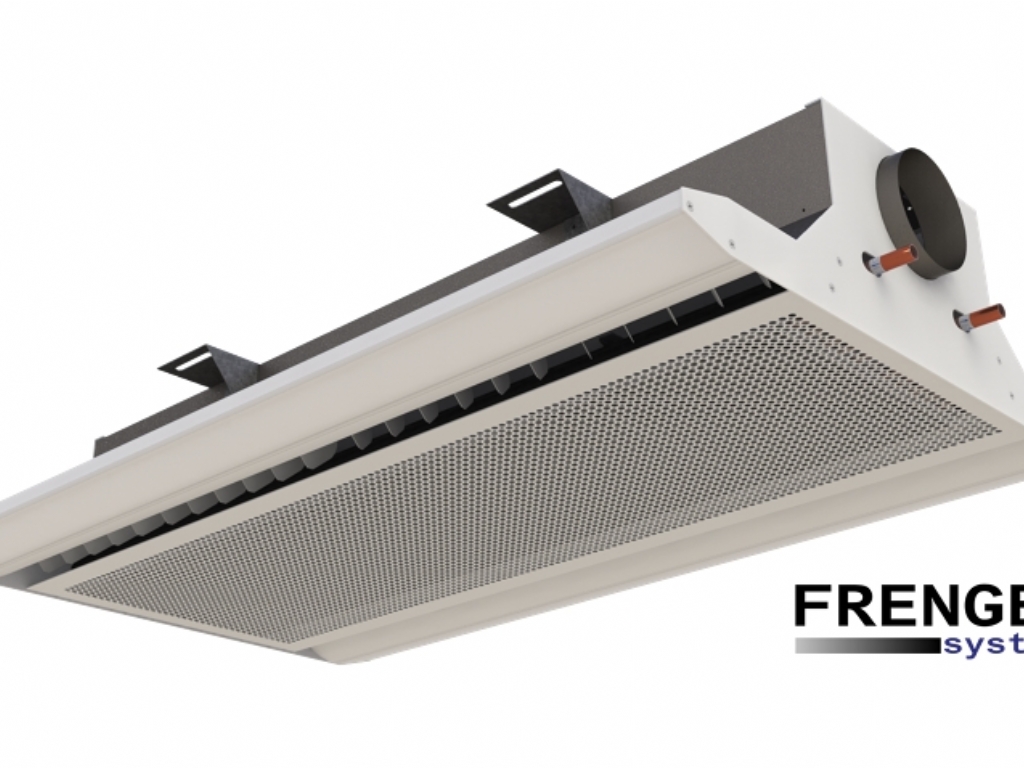

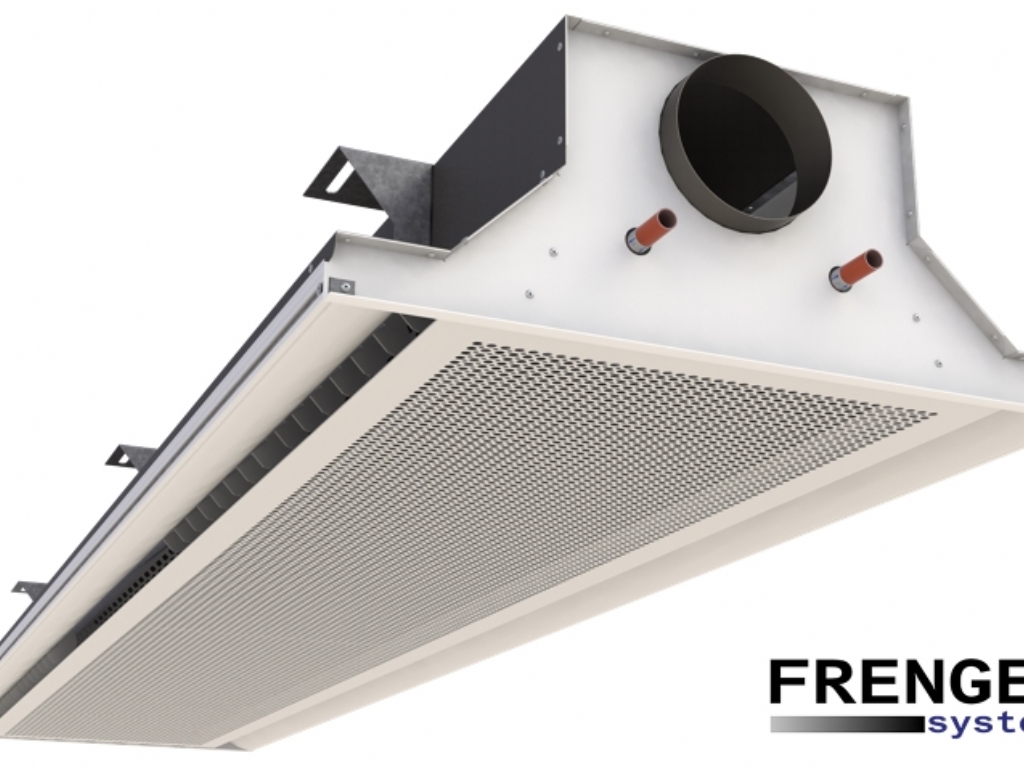

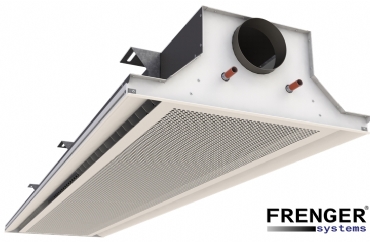

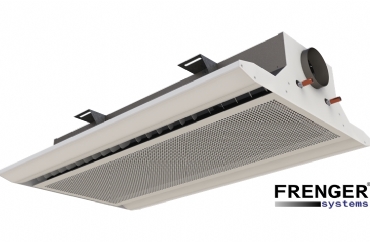

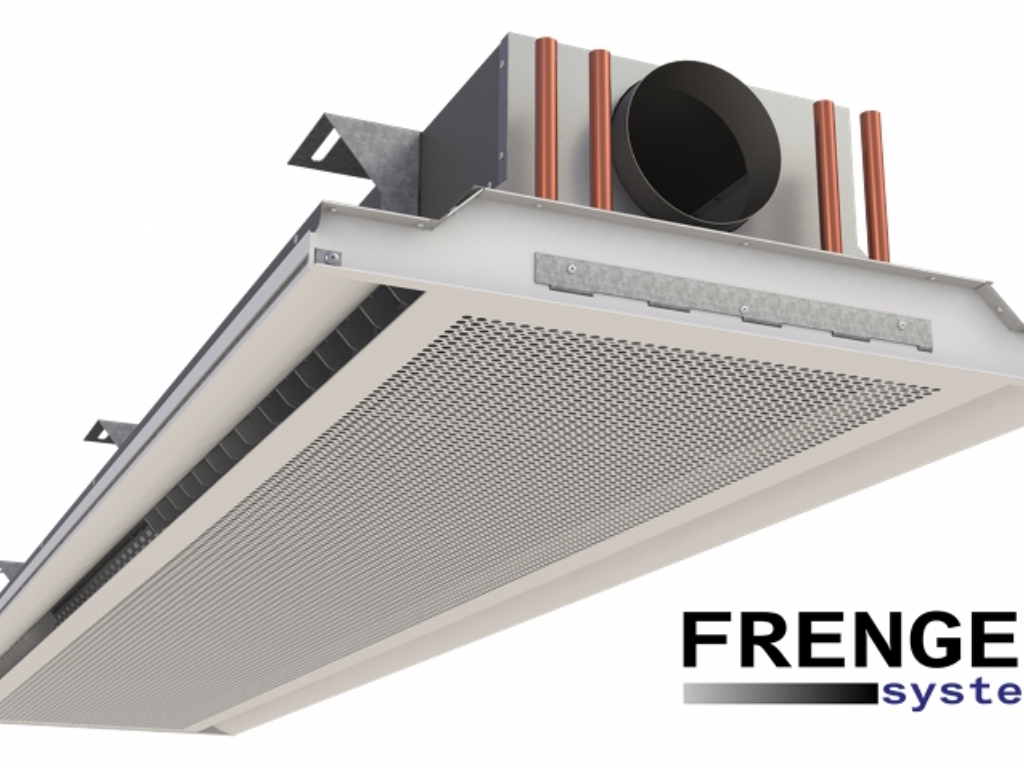

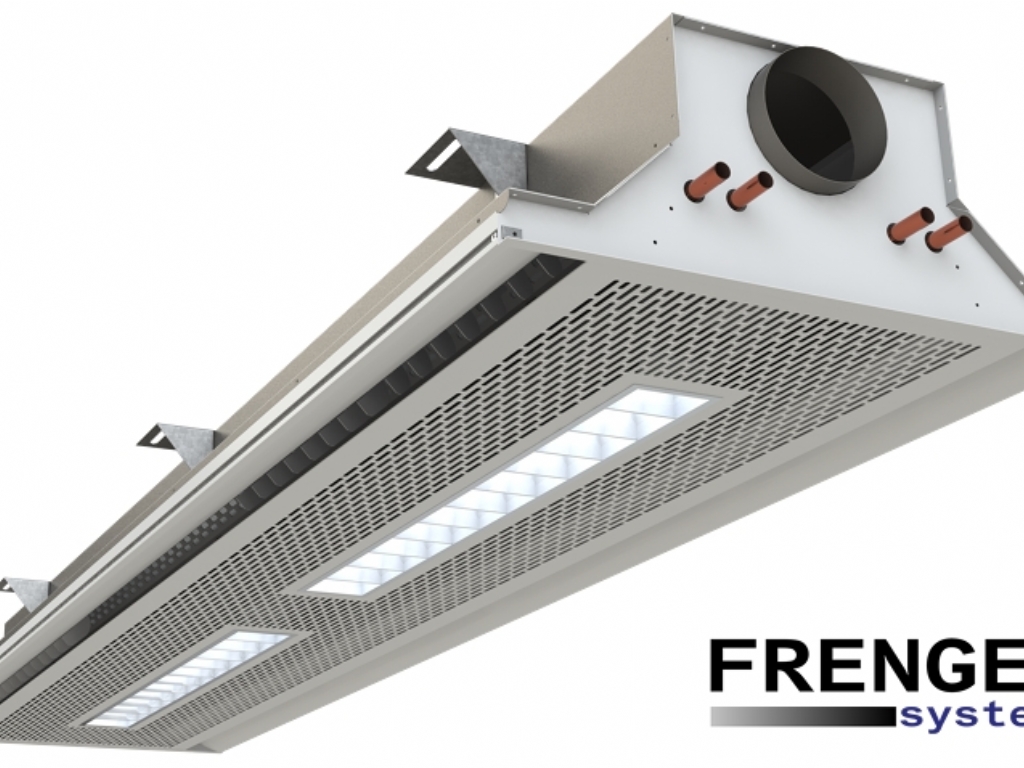

Frenger ECO™

Το Frenger Eco™ είναι μια από τις πιο πρόσφατες προσθήκες στη γκάμα Chilled Beam υψηλής απόδοσης της Frenger. Η ενεργειακή απόδοση υπήρξε βασικός μοχλός για τέτοιες εξελίξεις στην τεχνολογία Chilled Beam της Frenger.

Το Eco™ έχει βασικό βάθος 227 mm και μπορεί να αυξηθεί στα 267 mm για μεγαλύτερους όγκους αέρα. Eco™ και μπορεί να επιτύχει συνολική ψύξη 1016 watt ανά μέτρο (με βάση 10dTK και 25 ltrs/sec για δέσμη που παρέχεται στους 16°C με 100Pa).

Το Chilled Beam Eco™ περιέχει μια σειρά από κατοχυρωμένα με δίπλωμα ευρεσιτεχνίας χαρακτηριστικά βελτίωσης της απόδοσης και, όπως αναμένεται από τη μάρκα Frenger, η δέσμη Eco™ είναι επίσης σχεδιασμένη ώστε να προσαρμόζεται εύκολα για να ταιριάζει στις μοναδικές παραμέτρους των μεμονωμένων τοποθεσιών έργου, για τη βέλτιστη απόδοση προϊόντος/συστήματος. Αυτό επιτυγχάνεται εν μέρει με τη διάταξη "μπεκ ριπής" που όχι μόνο ενθαρρύνει την επαγωγή, αλλά και μειώνει τον θόρυβο. Δεδομένου του μεγέθους και της ποσότητας των ακροφυσίων διάρρηξης που ποσοτικοποιούνται κατάλληλα για κάθε έργο, αυτό παρέχει σταθερές ταχύτητες εκτόξευσης, ίση κατανομή της εκκένωσης αέρα και συνεχή επαγωγή σε όλο το μήκος του εναλλάκτη θερμότητας (μπαταρία). Δεν υπάρχουν νεκρά σημεία λόγω του βουλώματος των πίσω ακροφυσίων από ένα τυπικό βήμα ή της ανάγκης προσαρμογής της πίεσης στο σύστημα ώστε να ταιριάζει με το μέγεθος των ανοιχτών τυπικών μεγεθών ακροφυσίων που σχετίζονται με τις ενεργές δέσμες πολλών ανταγωνιστών καθώς μειώνονται νεκρά σημεία ή/και μειωμένες ταχύτητες εκτόξευσης τις ψυκτικές τους ικανότητες / αποδόσεις.

Οι μπαταρίες εναλλάκτη θερμότητας είναι επίσης εξοπλισμένες με εξωθημένα προφίλ αλουμινίου για να βελτιώσουν όχι μόνο την απόδοση αλλά και να παρέχουν ένα συνεχές κλιπ για τις κάτω πλάκες. Αυτή η διάταξη διατηρεί τις κάτω πλάκες αληθινές και επίπεδες για μεγάλα μήκη, ακόμη και μέχρι 3,6 μέτρα.

Το Eco™ μπορεί να χρησιμοποιηθεί στους περισσότερους τύπους εμπορικών κτιρίων όπου προτιμάται μια λύση με μηχανική αξία, όπως για ενσωμάτωση οροφής. Οι μονάδες Eco™ έχουν φινίρισμα σε λευκό RAL 9010 (20% Gloss) στάνταρ.

Το Eco™ είναι διαθέσιμο σε οποιοδήποτε μήκος από 1,2 m έως 3,6 m σε βήματα 0,1 m και είναι κατασκευασμένο από μαλακό χάλυβα επικαλυμμένο με ψευδάργυρο για το εξωτερικό του περίβλημα και όχι από εξωθημένο αλουμίνιο που χρησιμοποιείται για τα προϊόντα της Frenger. Αυτή είναι η περιοχή όπου έχει συμβεί η μηχανική αξίας. Τα εσωτερικά εξαρτήματα ψύξης και θέρμανσης είναι η ίδια κατασκευή υψηλής ποιότητας για το Eco™ όπως χρησιμοποιείται για τα Compact® και Ultima® και ως εκ τούτου παρόμοια απόδοση ψύξης/θέρμανσης.

Ο θάλαμος αέρα για το Eco™ είναι ο μεγαλύτερος στη σειρά προϊόντων της Frenger και μπορεί να φιλοξενήσει έως και 90 λίτρα/δευτερόλεπτο με το σημείο σύνδεσης μονής εισόδου αέρα διαμέτρου 160 mm.

Τα Chilled Beams Eco™ της Fregner έχουν όλες μια "κλειστή πλάτη", πράγμα που σημαίνει ότι όλος ο επαγόμενος αέρας (ανακυκλοφορούμενος αέρας δωματίου) επάγεται μέσω της κάτω πλάκας εντός του χώρου του δωματίου για να αποφευχθεί οποιαδήποτε ανάγκη για περιμετρικά κενά φλας ή/και ανοίγματα στο σύστημα οροφής. Αυτό παρέχει επίσης καλύτερη ποιότητα ανακυκλωμένου αέρα, καθώς ο ανακυκλούμενος αέρας δεν αναμιγνύεται με αέρα από το κενό της οροφής. Ο λόγος επαγωγής του Eco™ είναι συνήθως 5 φορές μεγαλύτερος από τον ρυθμό παροχής αέρα (φρέσκο αέρα).

Εκτός από την ικανότητα υψηλής απόδοσης ψύξης της Eco™ που υπερβαίνει τα 1000 watt ανά μέτρο, το Eco™ μπορεί να λειτουργεί καλά και να προκαλεί σε χαμηλούς όγκους αέρα, μόλις 3 l/s/m και ακόμη και με χαμηλή στατική πίεση μόλις 40Pa. Ομοίως, το Eco™ μπορεί να χειριστεί υψηλούς όγκους αέρα έως 30 ltrs/sec/m και έως 120Pa. Λάβετε υπόψη, ωστόσο, ότι αυτοί οι υψηλοί όγκοι αέρα θα πρέπει να αποφεύγονται όπου είναι δυνατόν και είναι το απόλυτο μέγιστο και δεν πρέπει ποτέ να υπερβαίνονται. Κατά κανόνα, τα 25 ltrs/sec/m από μια αμφίδρομη δέσμη εκκένωσης είναι το μέγιστο για άνεση κατά τη χρήση στο BS EN 7730.

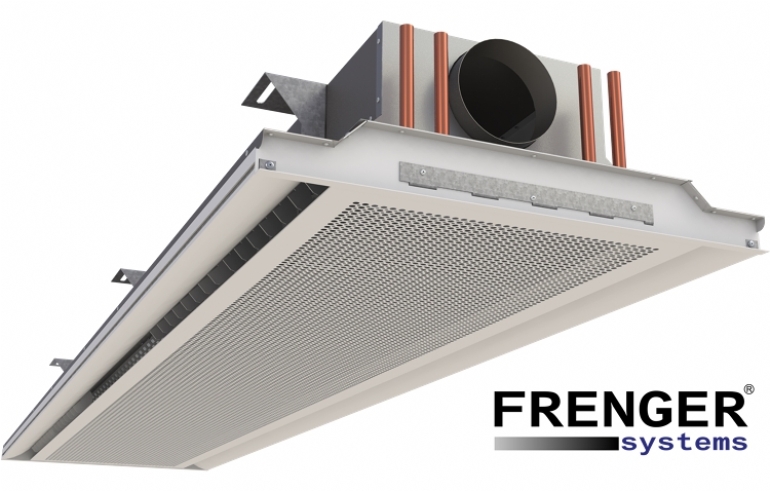

Το Eco™ μπορεί να έχει ενσωματωμένη θέρμανση με ξεχωριστές συνδέσεις (2 συνδέσεις σωλήνων για ψύξη και 2 σωλήνες για θέρμανση).

Η μέγιστη συνολική παροχή αέρα για το προϊόν περιορίζεται στα 90 ltrs/sec/m, που ισοδυναμεί με 25 ltrs/sec/m για μια δέσμη μήκους 3,6 m.

Το Eco™ διατίθεται επίσης με πτυσσόμενη μπαταρία ανταλλαγής θερμότητας για εύκολο καθάρισμα και στις 4 πλευρές του εναλλάκτη θερμότητας - δείτε το ξεχωριστό φυλλάδιο Eco™ - Healthcare της Frenger.

Με μια ματιά:

• Υψηλή ισχύς "1016 Watt/m".
• Μπορεί να φιλοξενήσει έως και 90 lt/sec.
• Βελτιστοποιήστε τα μεγέθη των ακροφυσίων εκκένωσης και το εργοστασιακό σετ βήματος ώστε να ταιριάζουν καλύτερα στις απαιτήσεις του έργου.
• Το φαινόμενο Coanda ξεκινά μέσα στη δέσμη.
• Τα πτερύγια εκκένωσης είναι κρυμμένα μέσα στη δοκό για βελτιωμένη αισθητική.
• Κατανομή σχήματος ανεμιστήρα για αυξημένη άνεση χρήσης.

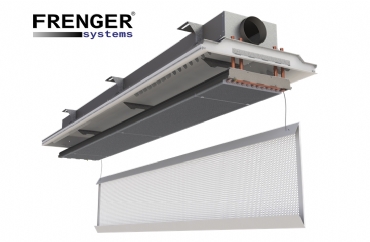

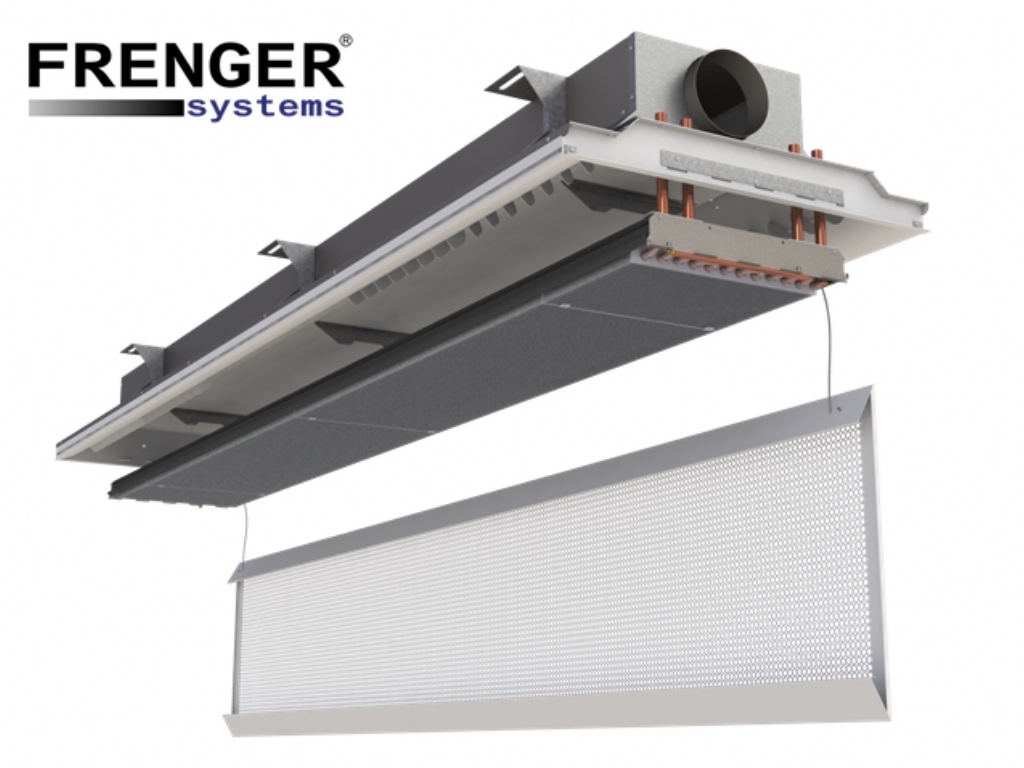

• Μοναδική γρήγορη στερέωση αφαιρούμενης κάτω από πλάκες που αποτρέπει τυχόν χαλάρωση ακόμα και σε μεγάλα μήκη δοκών 3,6 m.
• Διάφορα διαφορετικά σχέδια διάτρησης διαθέσιμα για αφαιρούμενα κάτω από πλάκες.
• Πολλαπλές παραλλαγές που επιτρέπουν τη διευκόλυνση μειωμένων ρυθμών ροής μάζας κρύου (και LTHW, εάν ισχύει) για αυξημένη ενεργειακή απόδοση.
• Λειτουργεί καλά σε "χαμηλή πίεση" και "χαμηλό όγκο αέρα" για αυξημένη ενεργειακή απόδοση.
• Παρέχει κλίμα σε εσωτερικούς χώρους σύμφωνα με το BS EN ISO 7730.
