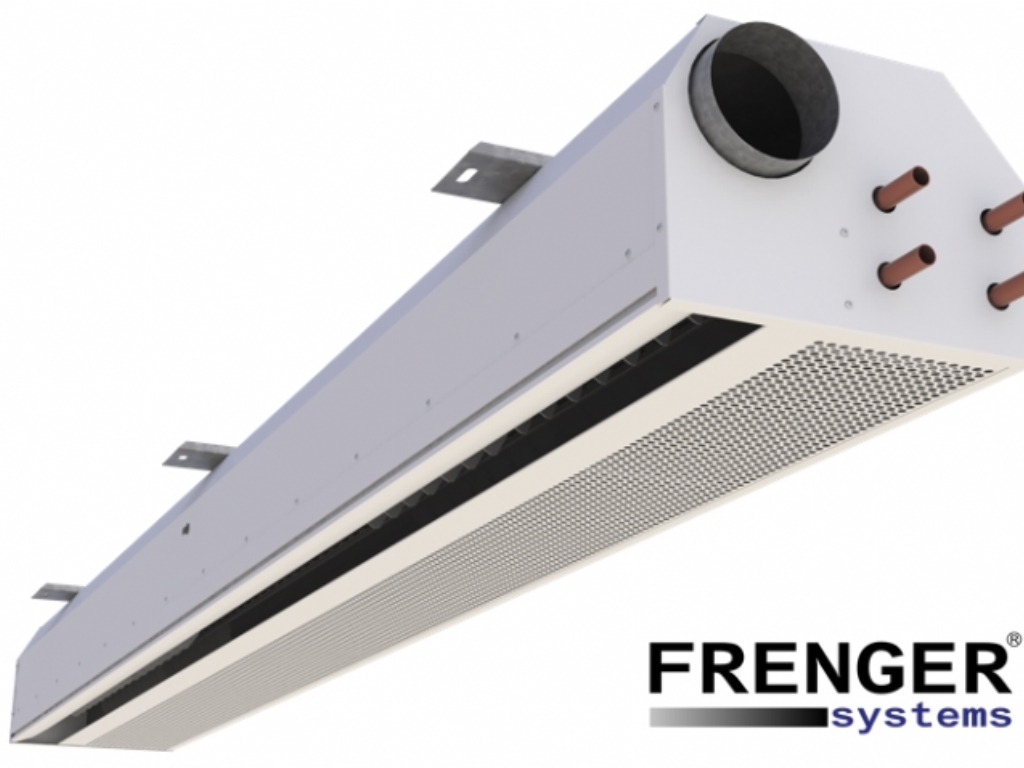

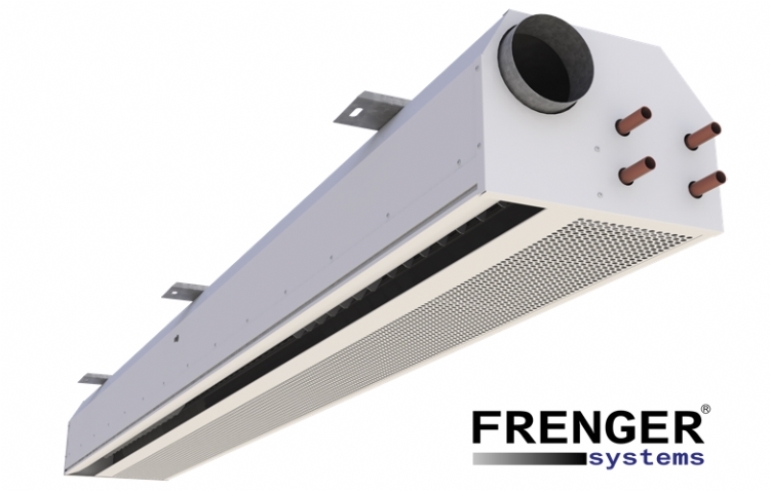

Frenger ULTIMA 300

Το Frenger Ultima 300 είναι μια από τις πιο πρόσφατες γκάμα Chilled Beam υψηλής απόδοσης της Frenger. Η ενεργειακή απόδοση υπήρξε βασικός μοχλός για τέτοιες εξελίξεις στην τεχνολογία Chilled Beam της Frenger.

Το Ultima 300 έχει βάθος μόνο 208 χιλιοστά και περιέχει μια σειρά από κατοχυρωμένα με δίπλωμα ευρεσιτεχνίας χαρακτηριστικά βελτίωσης της απόδοσης και όπως αναμένεται από τη μάρκα Frenger, η δέσμη Ultima 300 έχει σχεδιαστεί για να προσαρμόζεται εύκολα για να ταιριάζει στις μοναδικές παραμέτρους των μεμονωμένων τοποθεσιών έργου, για το βέλτιστο προϊόν / αποτελεσματικότητα του συστήματος.

Το Ultima 300 είναι μια από τις πιο πρόσφατες γκάμα Chilled Beam υψηλής απόδοσης της Frenger. Η ενεργειακή απόδοση υπήρξε βασικός μοχλός για τέτοιες εξελίξεις στην τεχνολογία Chilled Beam της Frenger.

Το Ultima 300 έχει μόνο 290 mm βάθος και 292 mm πλάτος και μπορεί να επιτύχει συνολική ψύξη 525 watt ανά μέτρο (με βάση 10Δtk και 26 ltrs/sec/m για δέσμη μήκους 2,4 m που παρέχεται στους 16°C με 100Pa).

Το Chilled Beam Ultima 300 περιέχει μια σειρά από κατοχυρωμένα με δίπλωμα ευρεσιτεχνίας χαρακτηριστικά βελτίωσης της απόδοσης της Frenger και όπως αναμένεται από τη μάρκα Frenger, η δέσμη Ultima 300 έχει σχεδιαστεί για να προσαρμόζεται εύκολα για να ταιριάζει στις μοναδικές παραμέτρους των μεμονωμένων τοποθεσιών έργου, για τη βέλτιστη απόδοση προϊόντος/συστήματος . Αυτό επιτυγχάνεται εν μέρει με τη διάταξη "μπεκ με ριπή" του Frenger που όχι μόνο ενθαρρύνει την επαγωγή, αλλά και μειώνει τον θόρυβο. Δεδομένου του μεγέθους και της ποσότητας των ακροφυσίων διάρρηξης που ποσοτικοποιούνται κατάλληλα για κάθε έργο, αυτό παρέχει σταθερές ταχύτητες εκτόξευσης, ίση κατανομή της εκκένωσης αέρα και συνεχή επαγωγή μέσω του εναλλάκτη θερμότητας (μπαταρία). Δεν υπάρχουν νεκρά σημεία λόγω της απόφραξης των πίσω ακροφυσίων από ένα τυπικό βήμα ή λόγω της ανάγκης προσαρμογής της πίεσης στο σύστημα ώστε να ταιριάζει με την ποσότητα των ανοιχτών τυπικών δοκών, καθώς τα νεκρά σημεία και/ή οι μειωμένες ταχύτητες μειώνουν τις ψυκτικές τους ικανότητες/απόδοση.

Τα Chilled Beams της Frenger έχουν όλα μια "κλειστή πλάτη", αυτό σημαίνει ότι όλος ο επαγόμενος αέρας (ανακυκλοφορούμενος αέρας δωματίου) διεγείρεται μέσω της κάτω πλάκας εντός του χώρου του δωματίου για να αποφευχθεί οποιαδήποτε ανάγκη για περιμετρικά κενά φλας και/ή ανοίγματα στο σύστημα οροφής. Αυτό παρέχει επίσης καλύτερη ποιότητα ανακυκλωμένου αέρα, καθώς ο ανακυκλούμενος αέρας δεν αναμιγνύεται με αέρα από το κενό της οροφής. Ο λόγος επαγωγής για το Ultima 300 είναι συνήθως 4-5 φορές μεγαλύτερος από τον ρυθμό παροχής αέρα (φρέσκου αέρα).

Το εξωτερικό περίβλημα Ultima 300 Chilled Beam είναι κατασκευασμένο από εξωθημένο αλουμίνιο και χάλυβα πεπιεσμένου ψευδαργύρου. Το περίβλημα διευκόλυνε μια λωρίδα ακροφυσίου διάρρηξης αλουμινίου (συγκεκριμένη για το έργο) και μια μπαταρία ανταλλαγής θερμότητας υψηλής απόδοσης κατασκευασμένη από χαλκό και αλουμίνιο. Οι δοκοί διατίθενται σε μήκη από 0,6 m έως 3,6 m σε βήματα 0,1 m.

Εκτός από την ικανότητα υψηλής απόδοσης ψύξης του Ultima 300 άνω των 500 watt ανά μέτρο, το Ultima 300 μπορεί να λειτουργεί καλά και να προκαλεί σε χαμηλούς όγκους αέρα, μόλις 3,4 l/s/m και ακόμη και με χαμηλή στατική πίεση μόλις 40Pa. Ομοίως, το Ultima 300 μπορεί να χειριστεί υψηλούς όγκους αέρα έως 30 l/s/m και έως 120Pa. Λάβετε υπόψη, ωστόσο, ότι αυτοί οι υψηλοί όγκοι αέρα θα πρέπει να αποφεύγονται όπου είναι δυνατόν και είναι το απόλυτο μέγιστο και δεν πρέπει ποτέ να υπερβαίνονται. Ως εμπειρικός κανόνας, τα 25 ltrs/sec/m από μια δέσμη εκκένωσης μονής κατεύθυνσης είναι το μέγιστο για συμμόρφωση με το πρότυπο BS EN 7730 για άνεση κατά τη χρήση.

Η μέγιστη συνολική παροχή αέρα για το προϊόν περιορίζεται στα 40 ltrs/sec. Εάν ο συνολικός όγκος αέρα είναι μεγαλύτερος από 40 ltrs/sec, ανατρέξτε στο Ultima active Chilled Beam της Frenger.

Το Ultima 300 μπορεί να έχει ενσωματωμένη θέρμανση με ξεχωριστές συνδέσεις (2 συνδέσεις σωλήνων για ψύξη και 2 σωλήνες για θέρμανση).

Με μια ματιά:

• Μπορεί να χειριστεί υψηλούς όγκους αέρα (έως 40 λίτρα/δευτ. συνολικά).
• Υψηλή απόδοση "525 W/m".
• Πλάτος μόνο 292 mm.
• Εκφόρτιση μονής κατεύθυνσης.
• Βελτιστοποιήστε τα μεγέθη των ακροφυσίων εκκένωσης και το εργοστασιακό σετ βήματος ώστε να ταιριάζει καλύτερα στις απαιτήσεις του έργου.
• Το φαινόμενο Coanda ξεκινά μέσα στη δέσμη.
• Ομαλή καμπύλη υποδοχή εκκένωσης σε αντίθεση με τις παραδοσιακές πολύπλευρες υποδοχές εκκένωσης για βελτιωμένη αισθητική.
• Τα πτερύγια εκκένωσης είναι κρυμμένα μέσα στη δοκό για βελτιωμένη αισθητική.
• Κατανομή σχήματος ανεμιστήρα για αυξημένη άνεση χρήσης.
• Μοναδική γρήγορη στερέωση αφαιρούμενων εσωτερικών πλακών που αποτρέπουν τυχόν χαλάρωση ακόμα και σε μεγάλα μήκη δοκών 3,6 m.
• Διάφορα διαφορετικά σχέδια διάτρησης διαθέσιμα για αφαιρούμενες υποπλάκες.
• Πολλαπλές παραλλαγές που επιτρέπουν τη διευκόλυνση μειωμένων ρυθμών ροής μάζας κρύου (και LTHW, εάν ισχύει) για αυξημένη ενεργειακή απόδοση.
• Λειτουργεί καλά σε "χαμηλή πίεση" και "χαμηλό όγκο αέρα" για αυξημένη ενεργειακή απόδοση.
• Παρέχει κλίμα σε εσωτερικούς χώρους σύμφωνα με το BS EN ISO 7730.
